AUZ 3 INV

antivandal tlakový splachovač klozetu pro tělesně postižené

AUZ 3 INV antivandal tlakový splachovač klozetu pro tělesně postižené

AUZ 3 INV je tlakový splachovač klozetů určený pro sociální místnosti pro tělesně postižené. Dle speciálních požadavků na tyto místnosti je splachovač možné ovládat nezávisle ze dvou míst. Povrchovou část ovládání tvoří robustní nerezové kryty s odolnými piezotlačítky. Tato ovládají elektroniku, která po stisknutí tlačítka po provozovatelem zvolenou dobu pouští přes elektromagnetický ventil tlakovou vodu do klozetu - dochází ke spláchnutí.

Na elektronice lze nastavit také nucenou pauzu po dvou spláchnutích - zamezení záměrného splachování několikrát za sebou - záměrné plýtvání vodou. Délka nucené pauzy je správcem nastavitelná. Může být i nulová - tedy nucená pauza není.

Automatický splachovač klozetu AUZ 3 INV je určen i pro sociální zařízení, kde je zvýšená možnost ničení zařízení.

Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Typová provedení
AUZ 3 INV - antivandal tlakový splachovač klozetu pro tělesně postižené
b
Základní technické údaje
rozměry (hlavní tlačítko):d = 220 mm
rozměry (pomocné tlačítko):d = 90 mm
napájení:12 V, 50 Hz
příkon:6 VA
přívod vody:G 3/4“ (1")
doba splachování:1 - 20 s (z výroby nastaveno 5 s)
napájecí zdroj:ZAC 1/20 (max. 3 x AUZ 3)
 ZAC 1/36L (max. 6 x AUZ 3)
 ZAC 1/50 (max. 8 x AUZ 3)
hmotnost:3 kg
b
Požadavky na stavební připravenost
  1. Připraven přívod vody s průtokem 70 l/min (s filtrem) - podle obrázku
  2. Připravena nika pro hlavní instalační skříňku cca 160 x 160 x 110 mm
  3. Připravena nika pro pomocné ovládací tlačítko d = 75 mm x 60 mm
  4. Přivedeno napájení hlavní skříňky - 12 V, 50 Hz ze zdroje ZAC - kabel 2A x 1,5
  5. Přípraveno propojení hlavního a pomocného tlačítka CYKY 2A x 1,5
  6. Připraven přívod vody ke klozetu - trubka d = 34 mm
b
Kompletní dodávka
  • instalační hlavní skříňka s elmag. ventilem, elektronikou a piezotlačítkem
  • instalační skříňka s pomocným ovládacím piezotlačítkem
  • vstupní šroubení
  • výstupní trubka
  • drobný montážní materiál
b
Na objednávku
b

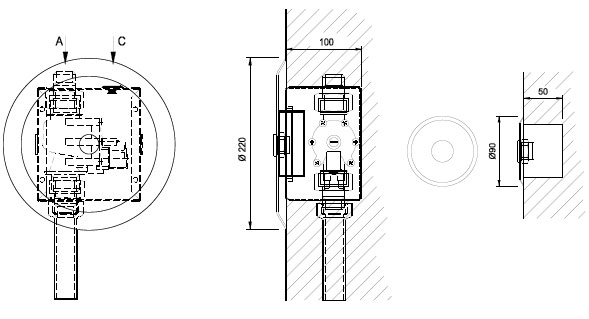

Schéma

Schéma - AUZ 3 INV antivandal tlakový splachovač klozetu pro tělesně postižené
b
A -přívod vody G 3/4" (1")
C -přívod elektřiny 12 V, 50 Hz a signálu z pomocného tlačítka
b
b
Název zbožíCena bez DPH
AUZ 3 INV -
Antivandal tlakový splachovač klozetu pro tělesně postižené - 12 V, 50 Hz
7 540 Kč
b
Zde si můžete stáhnout k výrobku
pdfAUZ 3.INV montážní návod - ( 89 kB )
