BSZA 02

bezpečnostní žetonový automat sprchový - nástěnný

BSZA 02 bezpečnostní žetonový automat sprchový - nástěnný

BSZA 02 je žetonový automat určený k zavěšení na stěnu. Plášť automatu je vyroben z nerezového plechu tl. 2 mm a na jeho povrchu nejsou žádné prvky, které by bylo možno demontovat. Automat neobsahuje mechanický zámek, který by bylo možné poškodit nebo neoprávněně otevřít. Otevření zásobníku na žetony je řešeno elektronicky pomocí elektromagnetického zámku. Je-li tento zámek zavřený, není možné ani demontovat automat z nosného rámu. Součástí pláště je antivandalový nerezový kryt termostatického ventilu

Popis funkce:

Po vhození žetonu je uživateli přiřazena nastavená doba tečení vody. S touto dobou si může libovolně hospodařit pomocí ovládacího tlačítka (po zmáčknutí začne voda téct, po dalším zmáčknutí přestane téct - tento cyklus lze opakovat libovolněkrát). Pokud uživateli zbývá poslední 1/10 tečení vody, začne na automatu blikat kontrolni dioda, čímž je uživatel upozorněn na blížící se konec.

Typová provedení
BSZA 02.1 - sprchový žetonový automat na jednu vodu
BSZA 02.TV - sprchový žetonový automat na dvě vody s termostatickým ventilem
b
Základní technické údaje
rozměr:220 x 1000 x 70 mm
použitý žeton:ZT 1
napájecí napětí:12 V, 50 Hz (ZAC 1/20-max.3xBSZA 02) (ZAC 1/50-max.8xBSZA 02)
příkon:max. 6 VA
tlak vody :0,1 - 1 MPa
nastavitelná doba tečení vody:10 s - 42,5 min po 10 s
celková doba provozu:2 x nastavená doba tečení vody
b
Požadavky na stavební připravenost
  1. Připraven napájecí kabel pro přívod napětí - 12V, 50 Hz ze zdroje ZAC
  2. Přiveden kabel z velínu pro ovládání zámku pro výdej vhozených žetonů
  3. Instalace automatu ZAS nevyžaduje žádné další speciální stavební úpravy - kontrukce umožňuje připojení na stávající vývody s roztečí od 90 do 160 mm ve výšce 950 - 1150 mm.
b
Kompletní dodávka
  • nerezový panel
  • snímač žetonů
  • řídící elektronika s indikací
  • schránka na žetony
  • elektromagnetický ventil
  • termostatický ventil s nerezovým krytem (BSZA 02.TV)
  • rohový ventil (BSZA 02.1-1x, BSZA 02.TV-2x)
  • sprchové raménko SP2
  • drobný montážní materiál
b

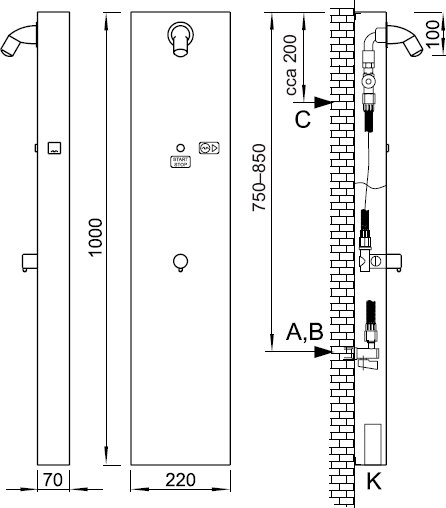

Schéma

Schéma - BSZA 02 bezpečnostní žetonový automat sprchový - nástěnný
b
A -přívod teplé vody
B -přívod studené vody
C -napájení 12 V, 50 Hz
K -kasička na žetony
b
b
Název zbožíCena bez DPH
BSZA 02.1 -
bezpečnostní žetonový automat sprchový - nástěnný pro 1 vodu
14 980 Kč
BSZA 02.TV -
bezpečnostní žetonový automat sprchový - nástěnný s TV
16 860 Kč
b
Zde si můžete stáhnout k výrobku
pdfBSZA 02 katalogový list - ( 100 kB )
pdfBSZA 02 montážní návod - ( 98 kB )
dwgBSZA 02 data pro návrháře - ( 27 kB )
