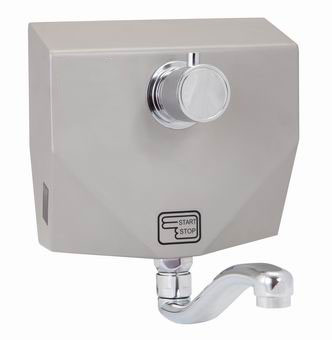

AUM 8 automatická povrchová umyvadlová baterie
AUM 8 je automatická povrchová baterie v nerezovém provedení s otočným ramínkem. Je určená pro upevnění na stěnu bez jakýchkoli stavebních úprav i při náhradě klasické baterie.
Voda se pustí krátkým zacloněním okénka snímače – přívod vody je ovládán elektromagnetickým ventilem. Opakovaným zacloněním snímače se voda automaticky zastaví. Pokud k zaclonění snímače nedojde, zastaví se voda automaticky po uplynutí nastavené doby (čas otevření). Baterie je vybavená proti přetlačování teplé a studené vody.
Ramínko je upevněno bežným 3/4“ závitem, v případě potřeby je lze snadno nahradit jiným ramínkem s požadovanou délkou. Kryt baterie je vyroben z nerezu ČSN 17240 (AISI 304).
Automatická baterie AUM 8 svojí konstrukcí a provedením splňuje požadavky norem EU.
Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1). Pro chromované části doporučujeme používat prostředek Larrin.
Kompletní dodávka
- montážní rám
- nerezový plášť
- výtokové ramínko
- elektronika
- elektromagnetický ventil
- rohový ventil (AUM 8.TVB a .TVB – 2 kusy)
- termostatický ventil se zpětnými klapkami (AUM 8.TV a TVB)
- držák baterií (AUM 8.B)
- tužková baterie 1,5 V (AUM 8.B) – 4 kusy
- připojovací hadice
- drobný montážní materiál
| dosah čidla | automaticky (jiné nastavení pomocí DO) |
| přívod vody | G 1/2“ |
| tlak vody | 0,2 – 0,8 MPa (AUM 8.B) |
| 0,1 – 1,0 MPa (AUM 8) | |
| doba otevření | 5 ÷ 100 s po 5 s (nastaveno 15 s) |
| el. napájení | 12 V, 50 Hz (AUM 8) |
| 6 V DC (AUM 8.B) | |
| příkon | 6 VA (AUM 8, AUM 8.TV) 10 VA (AUM 8.2) |
| napájecí zdroj | ZAC 1/20 (max. 3× AUM 8) |
| ZAC 1/36L (max. 6× AUM 8) | |
| ZAC 1/50 (max. 8× AUM 8) | |
| tužkové baterie AA – 1,5 V (AUM 8.B) – 4 ks | |
| životnost baterií | při 100 sepnutích denně – cca 1,5 roku |
| hmotnost | 2,5 kg |
- Připraven kabel pro napájení – 12 V, 50 Hz ze zdroje ZAC (neplatí pro AUM 8.B).
- Montáž povrchové baterie AUM 8 nevyžaduje žádnou speciální stavební přípravu. Konstrukce baterie umožňuje připojení na stávající vývody teplé a studené vody s roztečí od 90 mm do 160 mm.
- A – STUDENÁ VODA (AUM 8.TV, .TVB)MÍCHANÁ VODA (AUM 8.1, .1B)
trubka G 1/2" vnitřní
- B – TEPLÁ VODA (AUM 8.TV, .TVB)trubka G 1/2" vnitřní
- C – EL. PŘÍVOD (AUM 8) kabel CYKY 2Ax1,5
- E – ZÓNA SNÍMÁNÍ
