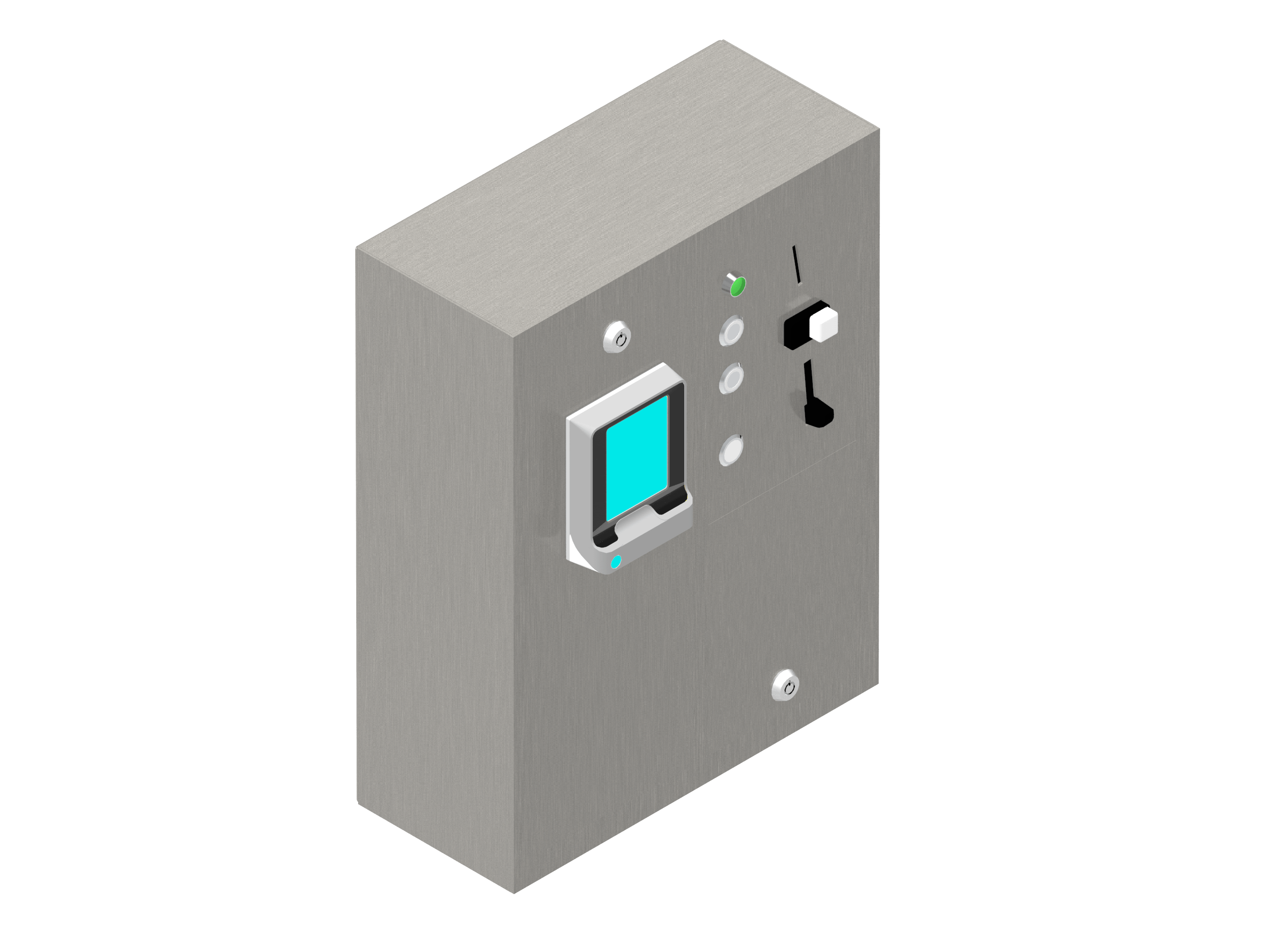

PAD 2.3; PAD 2.3 INV Platební nástěnný automat pro otvírání dvojích dveří
PAD 2.3
PAD 2.3 INVAutomaty série PAD 2 (dále jenom PAD) slouží pro odblokování (odemčení) dvojích dveří nebo turniketů, umožňující platbu mincemi, bezkontaktní platby nebo mobilní (NFC) platby. PADy jsou vybaveny elektronikou s možností napojení vzdálené podpory (za poplatek) s rozšírenou s rozšířenými funkcemi – napr. sběr dat, přehledy transakcí, grafické výstupy, posílaní informativních mailů, chybových hlášek a jiné. Typ platebního terminálu závisí na dohodě mezi bankou a uživatelem, není tedy součástí dodávky. Platební terminál si dodává uživatel. Typově nachystaný pro platební terminál Ingenico Self 2000. Pro plnou funkčnost nutné připojení k internetu.
Automat PAD má použití v místech, kde je třeba otevírat vstupní dveře za poplatek, např. bezobslužné placení WC. Vhozením určené hodnoty do automatu nebo zaplacením platební kartou se odblokuje elektrický zámek a dveře lze otevřít. Při platbě mincemi automat sčítá vhozené mince až do nastavené hodnoty pro povolení vstupu (i různé hodnoty mincí). Automat přijímá dvě měny, standardně Kč a €. Měnu není možné v rámci jedné platby kombinovat. Při úhradě platební kartou automat pomocí bezkontaktního platebního terminálu odečte nastavenou částu z účtu platícího.
Automat dodáváme také ve verzi PAD 2.3 INV, která je navíc rozšířena i o euroklíč pro neplacený vstup hendikepovaných osob.
PAD lze nastavit do dvou funkčních režimů:
- bez blokace dveří – toto nastavení se používá, pokud je automatem ovládaný společný vstup na sociálních zařízení a dveře se otevřou vždy po vhození požadovaného obnosu
- s blokací dveří – toto nastavení se používá, pokud je automatem ovládán vstup do 1 kabinky a v případě jejího obsazení musí být vstup blokován.
Na požadavek může být automat PAD vybaven:
- čtečkou RFID karet smožností přirazení funkce RFID karet – volný/zaměstnanecký vstup, výběr kasy a uzavření dávky, možnost přepnutí do neplaceného režimu
Terminál k platbě pomocí platebních karet
Provozovatel terminálu PAD musí se svou bankou zkomunikovat, jaký typ platebního terminálu jeho banka podporuje. Typově je předpřipraven pro Ingenico Self 2000. Každá z bank podporuje jiný typ a před objednáním je nutné vyspecifikovat konkrétní typ platebního terminálu. Pro zprovoznění automatu je tedy nezbytné vyjasnit předem podmínky s vlastní bankou provozovatele. Podle dodaných podkladů provedeme přípravu na instalaci platebního terminálu do automatu. Terminál si dodá uživatel a doručí ho do sídla AZP. AZP provede instalaci a zprovoznění platebního terminálu s konkrétním typem automatu serie PAD. Následně montážní firma provede montáž automatu do objektu provozovatele. Poplatky spojené s vlastním provozem terminálu jsou závislé na podmínkách jednotlivých bank a nejsou součástí dodávky automatu.
Kompletní dodávka:
- nerezová skříň
- snímač mincí 1 – 50 Kč a 0,10 – 2 EUR
- elektronika
- schránka na mince,
- příprava na osazení platebním terminálem pro bankovní karty typ dle zadání provozovatele, doporučeno Ingenico SELF 2000
- u provedení INV – zámek na euroklíč pro neplacený vstup invalidních osob
- Použitelné mince a žetony:
- 1, 2, 5, 10, 20, 50 Kč
- 1, 0.2, 0.5, 1, 2 Euro
- žetony ZT 2
- nebo jiné mince podle požadavků zákazníka
- Minimální kredit 1 Kč nebo 0,1 €
- Maximální kredit: 500 Kč nebo 25 €
- Doba sepnutí výstupu: 1 ÷ 3600 s
- Napájecí napětí: 12 V, 50 Hz
- Příkon platebního automatu: 5 VA, při přijímání mincí 13 VA, při otevírání dveří 18 VA
- Zatížení napěťového výstupu: dle použitého napájecího zdroje, max. 3 A.
- Doporučený zdroj napětí: ZAC 1/50 (max. 2 x PAD)
- Teplota okolí: -20 ÷ 70°C – nutno chránit před deštěm
- Materiál: nerez AISI 304, povrch kartáčovaný.

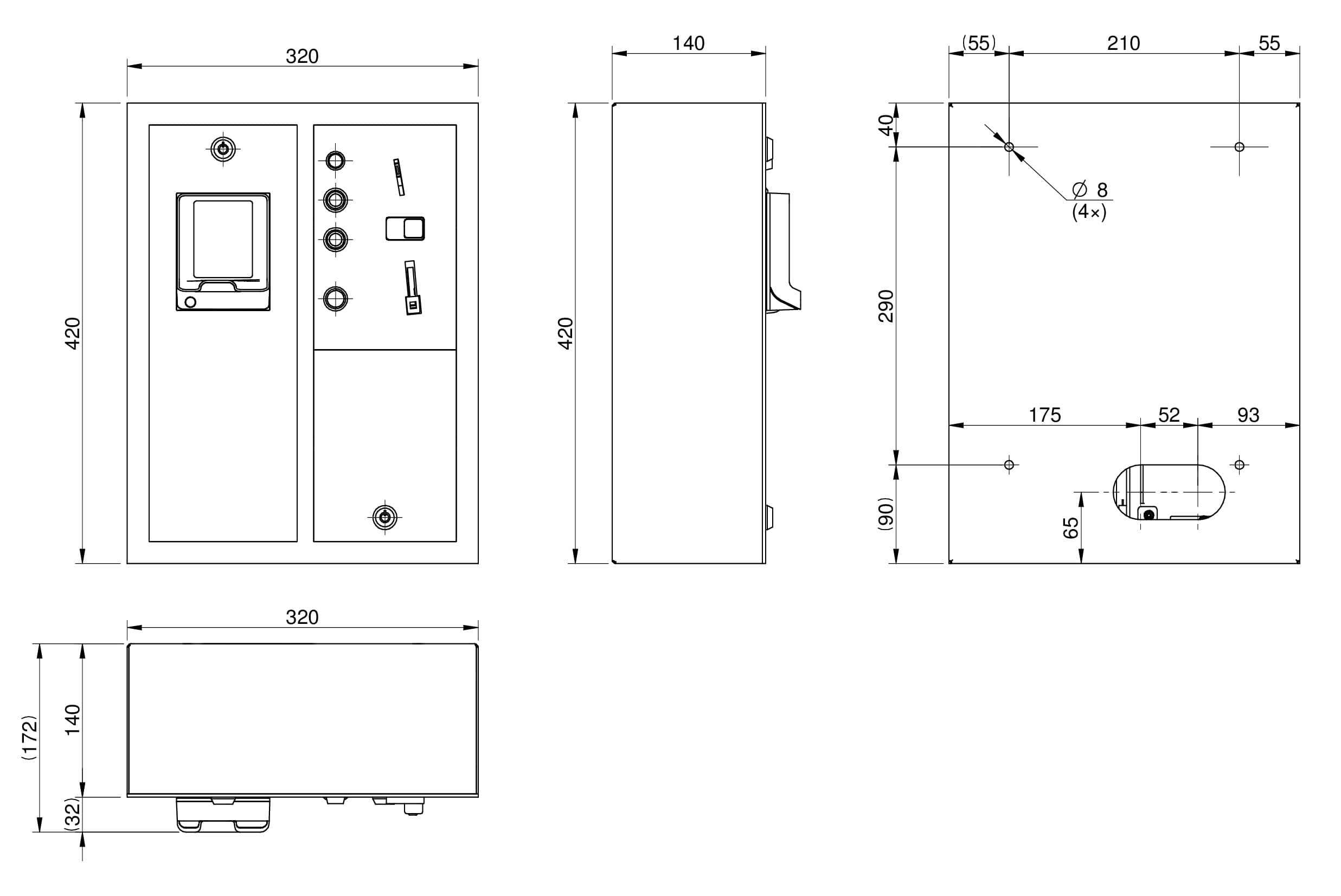

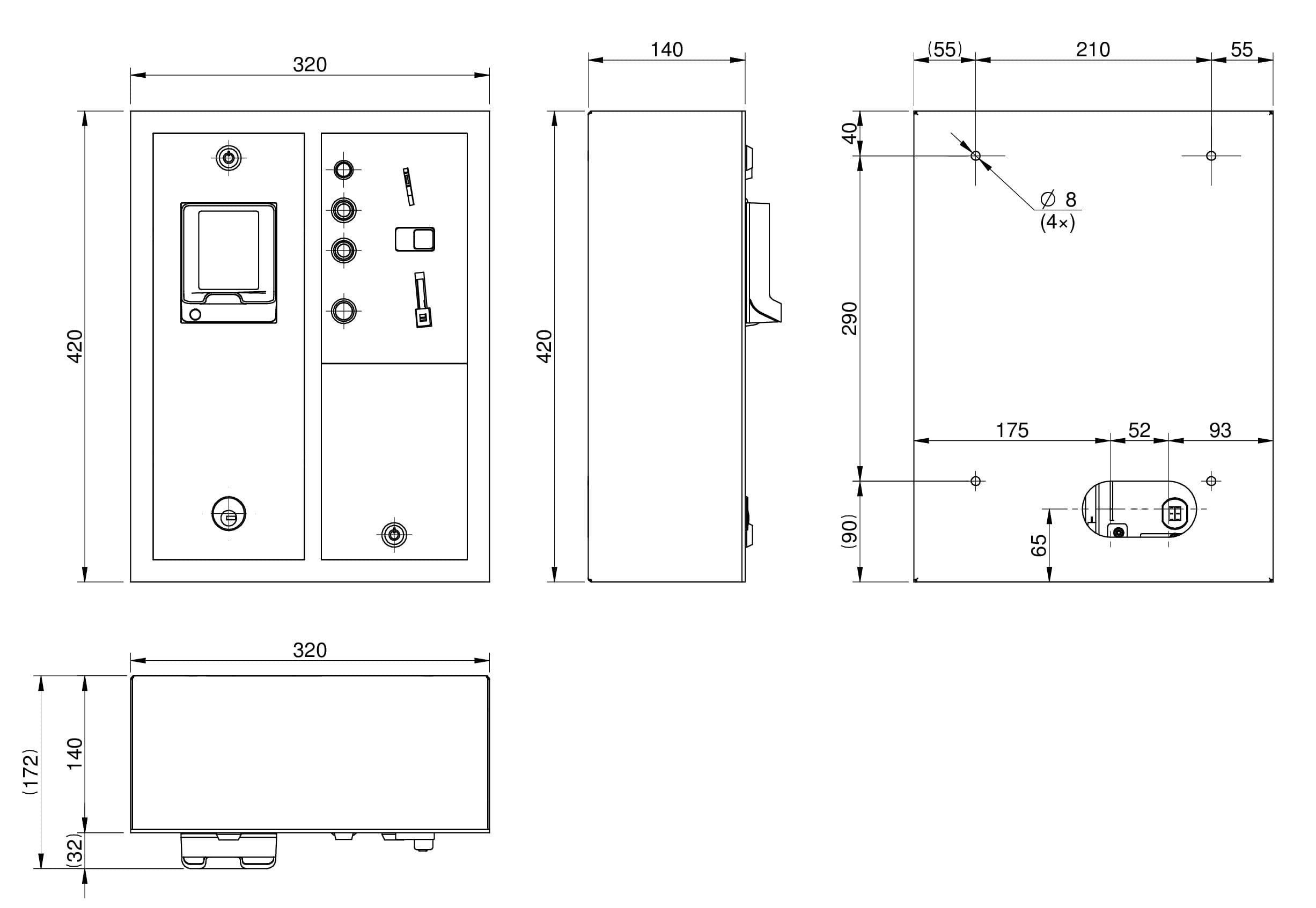

- 4× díra do zdi – Ø 10 - 55. Rozteč děr 210×290 mm.
HUSÍ KRK(-Y) vnější průměr MAX. Ø 40 mm – pozice dle výkresu. - napájecí kabel 12 V, 50 Hz ze zdroje (ZAC 1/50).
Libovolná dvoulinka o průřezu vodiče 0,5 - 1 mm2 (např. CYSY 2 x 0,75). - pouze v režimu „blokace dveří“ – 2× připojení dveřního kontaktu.
2× libovolná dvoulinka o průřezu vodiče 0,35 - 1 mm2 (např. 2× V03VH-H 2 x 0,35 rč CYH). - 2× kabel mezi automatem a dveřním zámkem (případně i magnetickým spínačem).
2× libovolná dvoulinka o průřezu vodiče 0,35 - 1 mm2 (např. 2× V03VH-H 2 x 0,35 bč CYH). - 2× elektrický dveřní zámek s připojením na 12 V (pro jiné napětí si zdroj zajistí zákazník).
- platební terminál. Zákazník předá firmě AZP Brno, která provede instalaci.
- připojení k internetu dle místních podmínek (vedeno husím krkem s napájením, nebo extra):
- standardní přípojení – kabelový internet:
Zákazník zajistí připojení UTP kabelem, koncovka RJ45. (min. Ø 30 husího krku) - alternativní připojení – Wi-Fi:
Připojení k stabilní a dostupné Wi-Fi síti zákazníka. Kvalitu a pokrytí sítě zabezpečuje zákazník.
Wi-Fi Dongle s externí anténou zajistí AZP Brno.
Zákazník poskytne přihlašovací údaje Wi-Fi sítě pro přihlášení Wi-Fi Dongle
Připraveno vyvedení kabelu externí antény – vodicí provázek v husím krku. Umístění antény v dosahu 6 m kabelu od zařízení. Anténa samolepicí. - alternativní připojení – LTE:
Data Router s externí anténou dodá AZP Brno.
Zákazník zajistí datovou SIM kartu s deaktivovaným PINem.
Velikost SIM karty – standard SIM, nebo menší + adaptér.
Připraveno vyvedení kabelu externí antény – vodicí provázek v husím krku. Umístění antény v dosahu 6 m kabelu od zařízení. Anténa samolepicí.
* pro nástěnné provedení PADů (PAD 1.3; PAD 1.3 INV; PAD 2.3; PAD 2.3 INV) je možnost nahradit externí anténu vestavným typem (klobouček přímo na zařízení). Není třeba příprava vyvedení kabelu.
- standardní přípojení – kabelový internet:

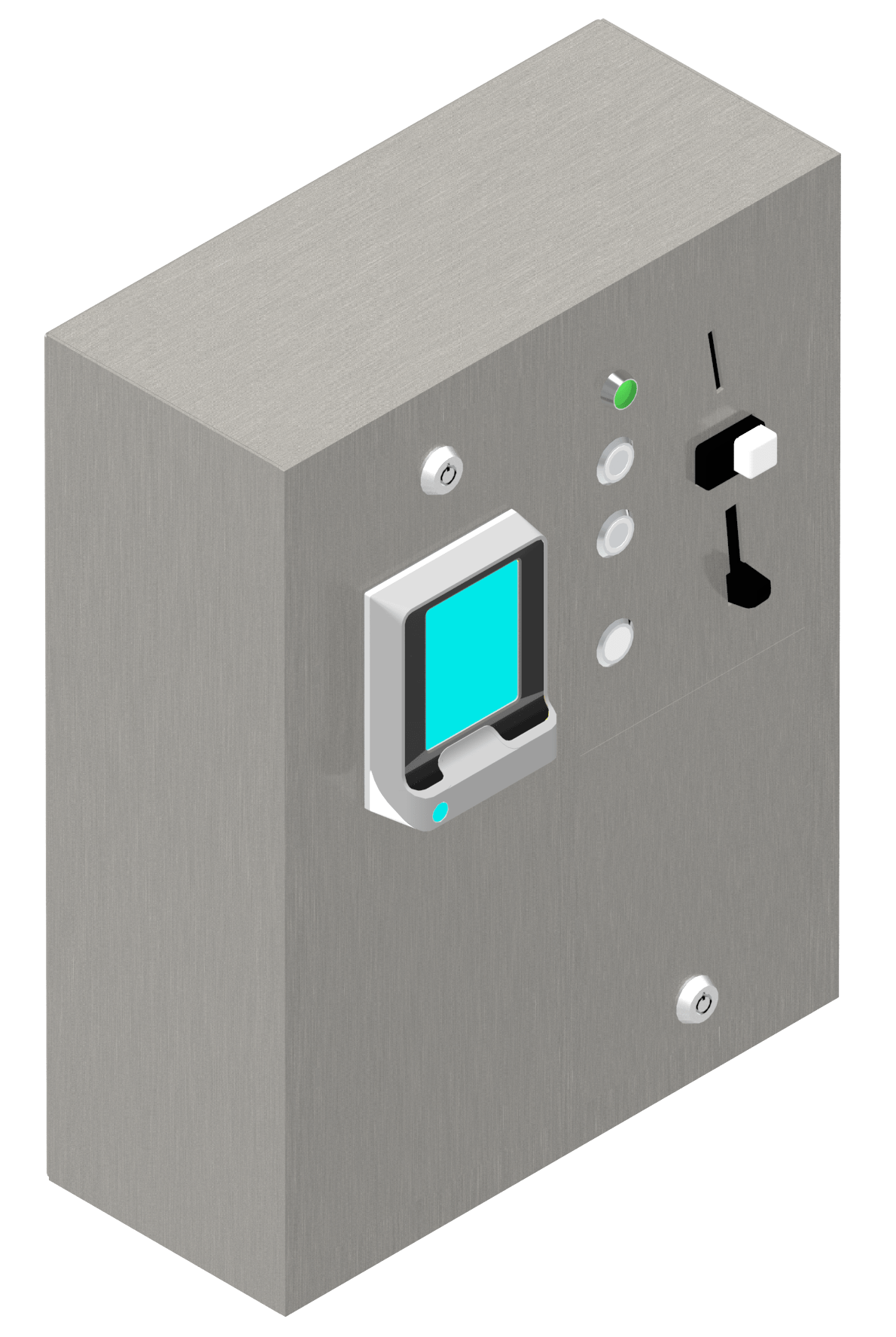

PAD 2.3
