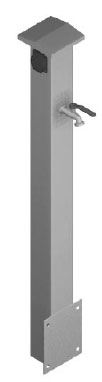

VS výdejní sloupky pro odběr vody a elektřiny

VS jsou nerezové sloupky pro neplacený výdej elektřiny (1×, 2×, 4×), výdej vody (1×, 2×, 4×) nebo výdej vody a elektřiny (1+1; 2+2).
Sloupky mohou být do země uchyceny pomocí rámu k zabetonování ROV 03 nebo být přišroubovány jako součást odpadní vpusti OV 03 – pak již není ROV 03 třeba.
Ve sloupku není elektrické jištění, to musí být provedeno centrálně na jiném místě a do sloupku přiveden již jištěný přívod elektřiny.
Výrobky jsou vyrobeny z nerezové oceli třídy ČSN 17240 (AISI 304). Z jiného materiálu na objednávku (např. AISI 316).
Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Kompletní dodávka

  • nerezový sloupek
  • dle typu počet el.zásuvek
  • dle typu počet vodovodních kohoutů

Kompletni dodávka musí být tvořena následující kombinací výrobků:

  • VS.xx + ROV 03 nebo VS.xx + OV 03

OV 03 – výlevka

Příklad dodávky VS.E2V1 s výlevkou OV 03

Kód výrobku Název výrobku Cena bez DPH Cena s DPH
ROV 03 800  968
VS.E1 4 730  5 723
VS.E1V1 6 110  7 393
VS.E2 5 100  6 171
VS.E2V2 7 260  8 785
VS.E4 5 690  6 885
VS.V1 5 740  6 945
VS.V2 6 080  7 357
VS.V4 7 610  9 208
rozměry sloupku 1000 × 80 × 80 mm (nad zemí 820 mm)
počet zásuvek dle typového provedení
krytí zásuvek IP 44
vstupní / výstupní napětí 230 V, 50 Hz
výstupní proud dle použitého jističe a přívodu – max. 16 A – sloup neobsahuje žádné jistící ani spínací prvky
počet vodovodních kohoutků dle typového provedení
přívod / výstup vody G 3/4“
  • Připraven otvor v zemi pro instalaci kotevní konstrukce.
  • Dle typového provedení přiveden jištěný el. kabel a přívod vody.

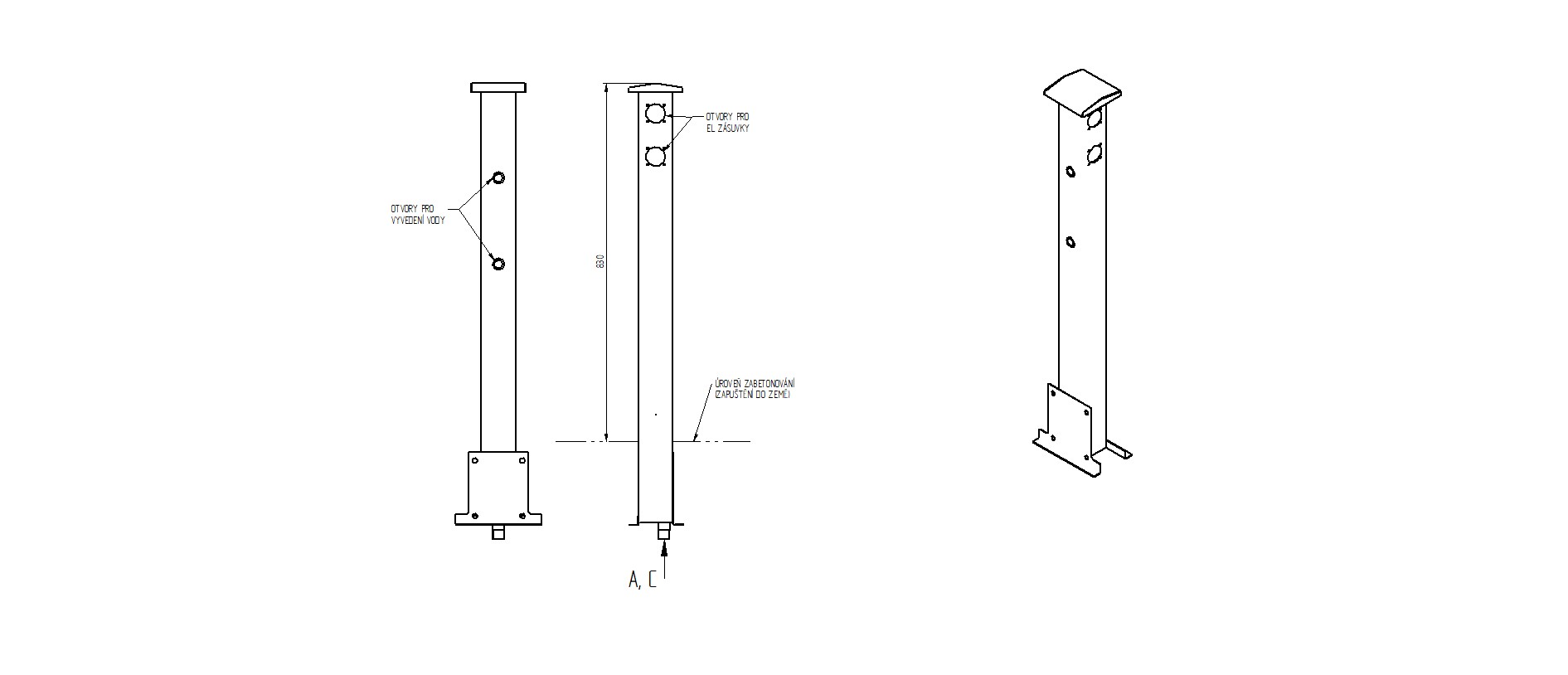

  • A
    přívod vody
  • n

  • C
    el. přívod

Schéma ROV 03

Schéma ROV 03
