SA 1

sprchová armatura

SA 1 sprchová armatura

SA 1 jsou podpovrchové sprchové armatury určené pro novostavby, případně celkové rekonstrukce sociálních zařízení.

Armatury řady SA jsou určeny k použití ve spojení s mincovními automaty firmy AZP Brno (typy MAS 1, MAS 2). Armatura je vybavena elektromagnetickým ventilem k otevírání přívodu vody do sprchy. Pouštění a zastavování vody si uživatel ovládá podle potřeby sám – tlačítkem na krytu armatury.

SA 1.1 – varianta pro jednu předmíchanou vodu, SA 1.TV – varianta s termostatickým ventilem.

K těmto armaturám doporučujeme sprchová raménka SP 1, SP 2 nebo SP 3.

Výrobky jsou vyrobeny z nerezové oceli třídy ČSN 17240 (AISI 304). Z jiného materiálu na objednávku (např. AISI 316). Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).

Typová provedení
SA 1.1 - podpovrchová sprchová armatura na jednu vodu
SA 1.TV - podpovrchová sprchová armatura na dvě vody s termostatickým ventilem
SA 1.V - podpovrchová sprchová armatura na jednu vodu s vodoměrem
b
Základní technické údaje
přívod vody:G 1/2“
výstup ke sprchovému ramínku:G 1/2“
tlak vody:0,1 – 1,0 MPa
el. napájení:12 V, 50 Hz
příkon:5 VA
napájecí zdroj:MAS 1 nebo MAS 2
hmotnost:SA 1.1 - 1,5 kg
 SA 1.TV - 3,5 kg
b
Požadavky na stavební připravenost
  1. Připravena nika pro instalaci skříňky ventilu:
    SA 1.1: 150 x 150 x 70 mm
    SA 1.TV: 290 x 170 x 70 mm
  2. Připraven přívod vody.
  3. Připraven kabel pro propojení s MAS.
  4. Další příprava pro celkovou sestavu – viz katalogový list mincovních automatů MAS 1 nebo MAS 2.
b
Kompletní dodávka
  • instalační skříňka
  • vstupní šroubení a výstupní šroubení
  • nerezový kryt
  • tlačítko s magnetickým snímačem
  • elektromagnetický ventil
  • termostatický ventil (SA 1.TV)
  • kulový ventil (SA 1.1)
  • krycí montážní plech (SA1.1)
  • distanční rámeček
  • vnitřní propojovací hadice (SA 1.TV)
  • drobný montážní materiál
b

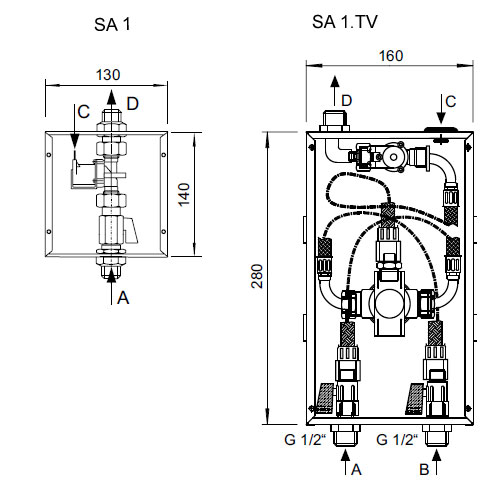

Schéma

Schéma - SA 1 sprchová armatura
b
A -studená voda (SA 1.TV)
míchaná voda (SA 1.1)
trubka G 1/2"
B -teplá voda (SA 1.TV) trubka G 1/2"
C -přívod MAS
D -výstup k ramínku trubka G 1/2"
b
b
Název zbožíCena bez DPH
SA 1.1 -
sprchová armatura pro namíchanou vodu
3 850 Kč
SA 1.TV -
sprchová armatura pro teplou a studenou vodu
6 300 Kč
SA 1.V -
sprchová armatura pro namíchanou vodu s vodoměrem
3 850 Kč
b
Zde si můžete stáhnout k výrobku
pdfSA 1 katalogový list - ( 178 kB )
