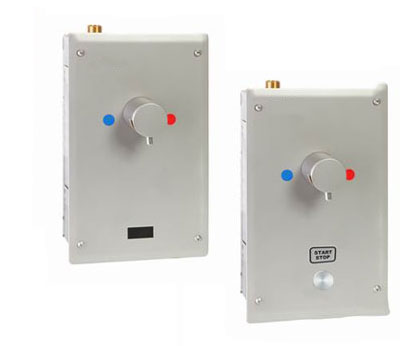

AUS 2, AUS 2P automatická sprcha pro teplou a studenou vodu s termostatickým ventilem – senzorová nebo na piezotlačítko
AUS 2 je automatická sprchová baterie s termostatickým ventilem, jejíž předností je bezdotykové ovládání. Voda se pustí krátkým zacloněním okénka snímače – přívod vody je ovládán elektromagnetickým ventilem. Opakovaným zacloněním snímače se voda zastaví. Pokud k zaclonění snímače nedojde, zastaví se voda automaticky po uplynutí nastavené doby (čas otevření). Teplota vody se nastavuje pomocí termostatického ventilu.
AUS 2P je varianta sprchové baterie ovládané pomocí odolného piezotlačítka. Uživatel si vodu pouští a zavírá dotekem na tlačítko. Pokud vodu nezastaví, automaticky přestane téct po uplynutí nastavené doby (čas otevření).
Sprchové baterie AUS 2 a AUS 2P jsou zvlášť vhodné pro sprchy ve firmách, bazénech, sportovních areálech apod.
Sprchy jsou vyrobeny z nerezu AISI 304. Z jiného materiálu na zakázku (např. AISI 316) Pro ošetření výrobků z nerezu doporučujeme používat přípravek Würth – konzervace (obj. č. 0893 121 K), čištění (obj. č. 893 121 1).
Kompletní dodávka
- instalační skříňka
- vstupní a výstupní šroubení
- nerezový kryt se skříňkou elektroniky
- elektromagnetický ventil
- termostatický ventil
- kulový ventil
- krycí montážní plech
- připojovací hadice
- drobný montážní materiál
SP 1 – naklápěcí sprchové ramínko s průtokem 9 l/min
SP 2 – antivandalové sprchové ramínko s průtokem 9 l/min
SP 3 – antivandalové naklápěcí sprchové ramínko – průtok 9 l/min
SP 4 – antivandalové naklápěcí sprchové ramínko – průtok 9 l/min
SP 5 – antivandalové naklápěcí sprchové ramínko – průtok 12 l/min
ZAC – zdroj bezpečného napětí 12V, 50Hz
dosah čidla | automaticky |
přívod vody | G 1/2“ |
tlak vody | 0,1 – 1,0 MPa |
čas otevření | 5 ÷ 100 s po 5 s |
(nastaveno 15 s) | |
el. napájení | 12 V, 50 Hz |
příkon | 6 VA |
napájecí zdroj | ZAC 1/20 (max. 3 x AUS 2, AUS 2P) |
ZAC1/36L (max. 6 x AUS 2, AUS 2P) | |
ZAC 1/50 (max. 8 x AUS 2, AUS 2P) | |
hmotnost | 3,5 kg |
- Proveden rozvod vody podle obrázku.
- Připravena nika 285 x 165 x 70 mm pro instalační skříňku.
- Připraven kabel pro napájení – 12 V, 50 Hz ze zdroje ZAC.
-
- A –
STUDENÁ VODA trubka G 1/2" vnitřní
- A –
n
-
- B –
TEPLÁ VODA trubka G 1/2" vnitřní
- B –
n
-
- C –
EL. PŘÍVOD kabel CYKY 2Ax1,5
- C –
n
-
- E –
ZÓNA SNÍMÁNÍ / TLAČÍTKO
- E –
n
- G –
VÝVOD VODY DO SPRCHY
