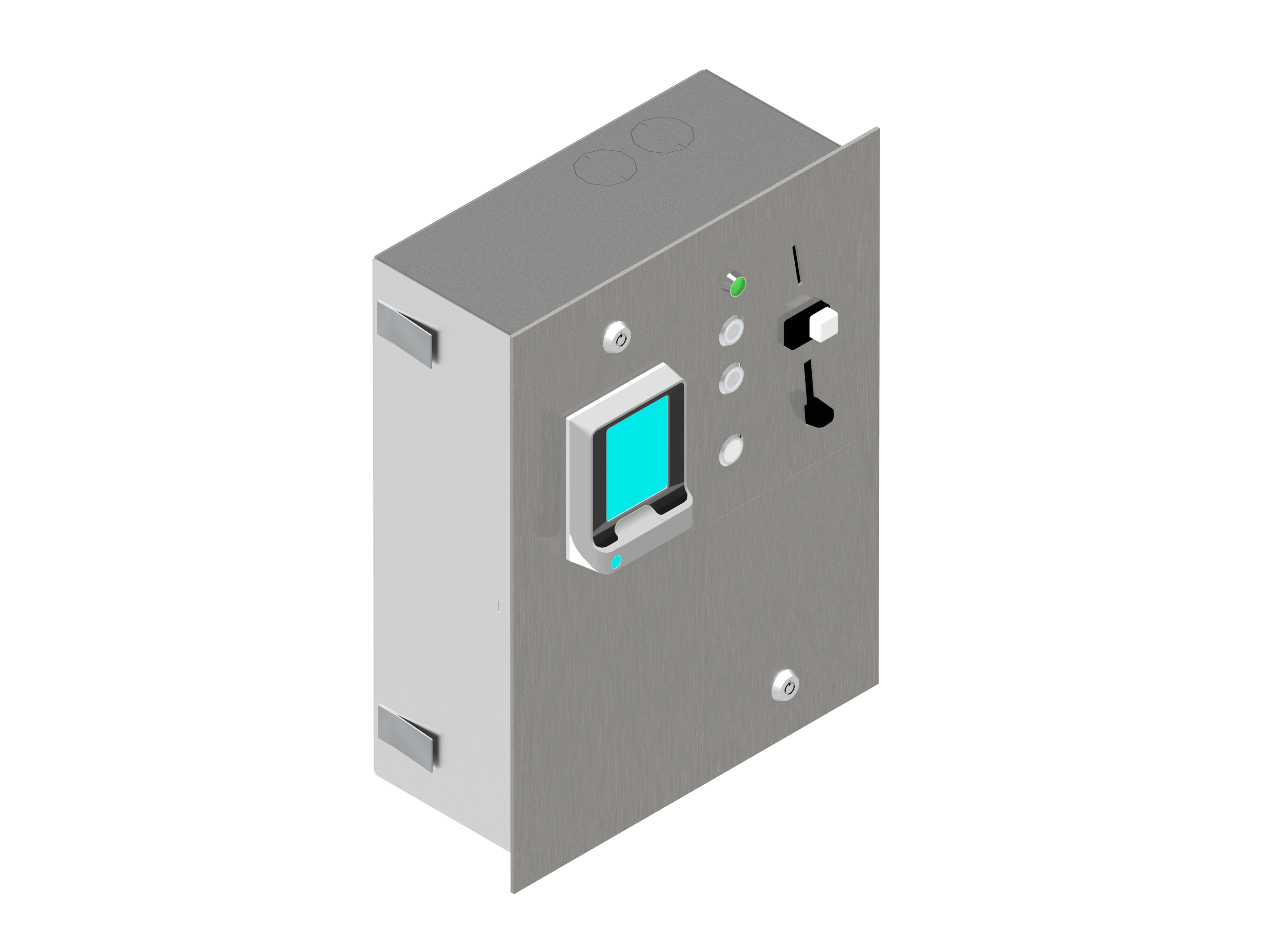

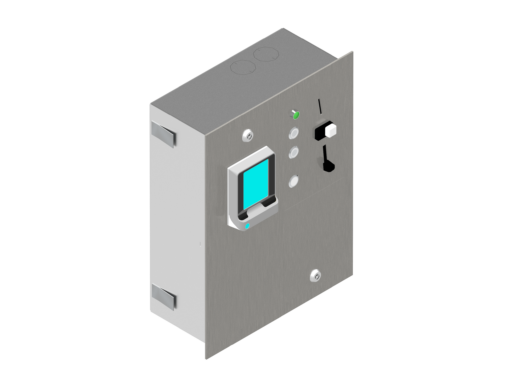

PAD 2.0; PAD 2.0 INV Platební vestavný automat pro otevírání dvojích dveří

Automaty série PAD 2 (dále jenom PAD) slouží pro odblokování (odemčení) dvojích dveří nebo turniketů, umožňující platbu mincemi, bezkontaktní platby nebo mobilní (NFC) platby. PADy jsou vybaveny elektronikou s možností napojení  vzdálené podpory (za poplatek) s rozšírenou s rozšířenými funkcemi – napr. sběr dat, přehledy transakcí, grafické výstupy, posílaní informativních mailů, chybových hlášek a jiné. Typ platebního terminálu závisí na dohodě mezi bankou a uživatelem, není tedy součástí dodávky. Platební terminál si dodává uživatel. Typově nachystaný pro platební terminál Ingenico Self 2000. Pro plnou funkčnost nutné připojení k internetu.

Automat PAD má použití v místech, kde je třeba otevírat vstupní dveře za poplatek, např. bezobslužné placení WC. Vhozením určené hodnoty do automatu nebo zaplacením platební kartou se odblokuje elektrický zámek a dveře lze otevřít. Při platbě mincemi automat sčítá vhozené mince až do nastavené hodnoty pro povolení vstupu (i různé hodnoty mincí). Automat přijímá dvě měny, standardně Kč a €. Měnu není možné v rámci jedné platby kombinovat. Při úhradě platební kartou automat pomocí bezkontaktního platebního terminálu odečte nastavenou částu z účtu platícího.

Automat dodáváme také ve verzi PAD 2.0 INV, která je navíc rozšířena i o euroklíč pro neplacený vstup hendikepovaných osob.

PAD lze nastavit do dvou funkčních režimů:

  • bez blokace dveří – toto nastavení se používá, pokud je automatem ovládaný společný vstup na sociálních zařízení a dveře se otevřou vždy po vhození požadovaného obnosu
  • s blokací dveří – toto nastavení se používá, pokud je automatem ovládán vstup do 1 kabinky a v případě jejího obsazení musí být vstup blokován.



Na požadavek může být automat PAD vybaven:

  • čtečkou RFID karet smožností přirazení funkce RFID karet – volný/zaměstnanecký vstup, výběr kasy a uzavření dávky, možnost přepnutí do neplaceného režimu

Terminál k platbě pomocí platebních karet

Provozovatel terminálu PAD musí se svou bankou zkomunikovat, jaký typ platebního terminálu jeho banka podporuje. Typově je předpřipraven pro Ingenico Self 2000. Každá z bank podporuje jiný typ a před objednáním je nutné vyspecifikovat konkrétní typ platebního terminálu. Pro zprovoznění automatu je tedy nezbytné vyjasnit předem podmínky s vlastní bankou provozovatele. Podle dodaných podkladů provedeme přípravu na instalaci platebního terminálu do automatu. Terminál si dodá uživatel a doručí ho do sídla AZP. AZP provede instalaci a zprovoznění platebního terminálu s konkrétním typem automatu serie PAD. Následně montážní firma provede montáž automatu do objektu provozovatele. Poplatky spojené s vlastním provozem terminálu jsou závislé na podmínkách jednotlivých bank a nejsou součástí dodávky automatu.



Kompletní dodávka:

  • nerezová skříň
  • snímač mincí 1 – 50 Kč a 0,10 – 2 EUR
  • elektronika
  • schránka na mince,
  • příprava na osazení platebním terminálem pro bankovní karty typ dle zadání provozovatele, doporučeno Ingenico SELF 2000
  • u provedení INV – zámek na euroklíč pro neplacený vstup invalidních osob
Kód výrobku Název výrobku Cena bez DPH Cena s DPH
PAD 2.0 Na vyžádání Na vyžádání
PAD 2.0 INV Na vyžádání Na vyžádání
  • Použitelné mince a žetony:
    • 1, 2, 5, 10, 20, 50 Kč
    • 1, 0.2, 0.5, 1, 2 Euro
    • žetony ZT 2
    • nebo jiné mince podle požadavků zákazníka
  • Minimální kredit 1 Kč nebo 0,1 €
  • Maximální kredit: 500 Kč nebo 25 €
  • Doba sepnutí výstupu: 1 ÷ 3600 s
  • Napájecí napětí: 12 V, 50 Hz
  • Příkon platebního automatu: 5 VA, při přijímání mincí 13 VA, při otevírání dveří 18 VA
  • Zatížení napěťového výstupu: dle použitého napájecího zdroje, max. 3 A.
  • Doporučený zdroj napětí: ZAC 1/50
  • Teplota okolí: -20 ÷ 70°C – nutno chránit před deštěm
  • Materiál: nerez AISI 304, povrch kartáčovaný.

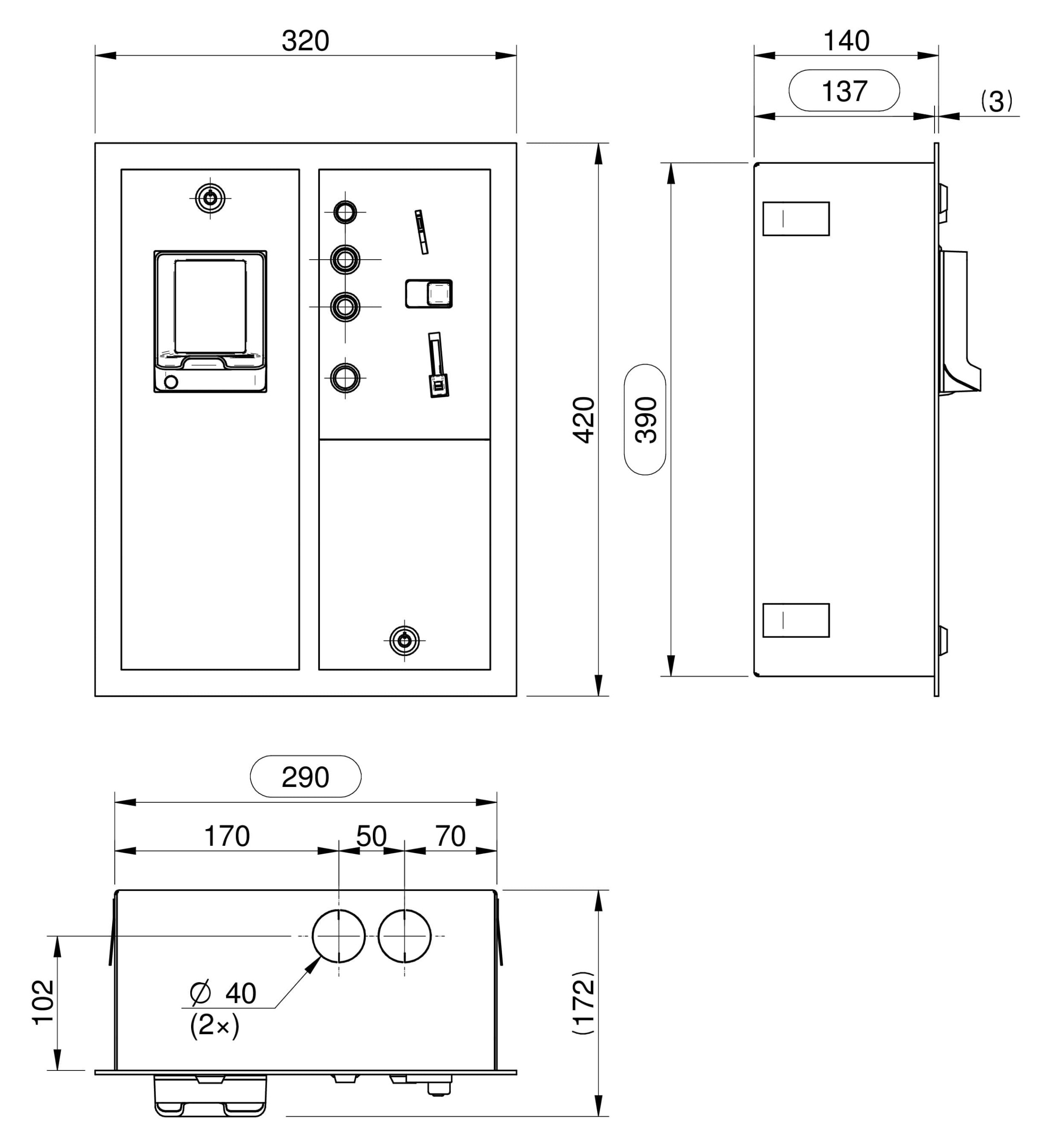

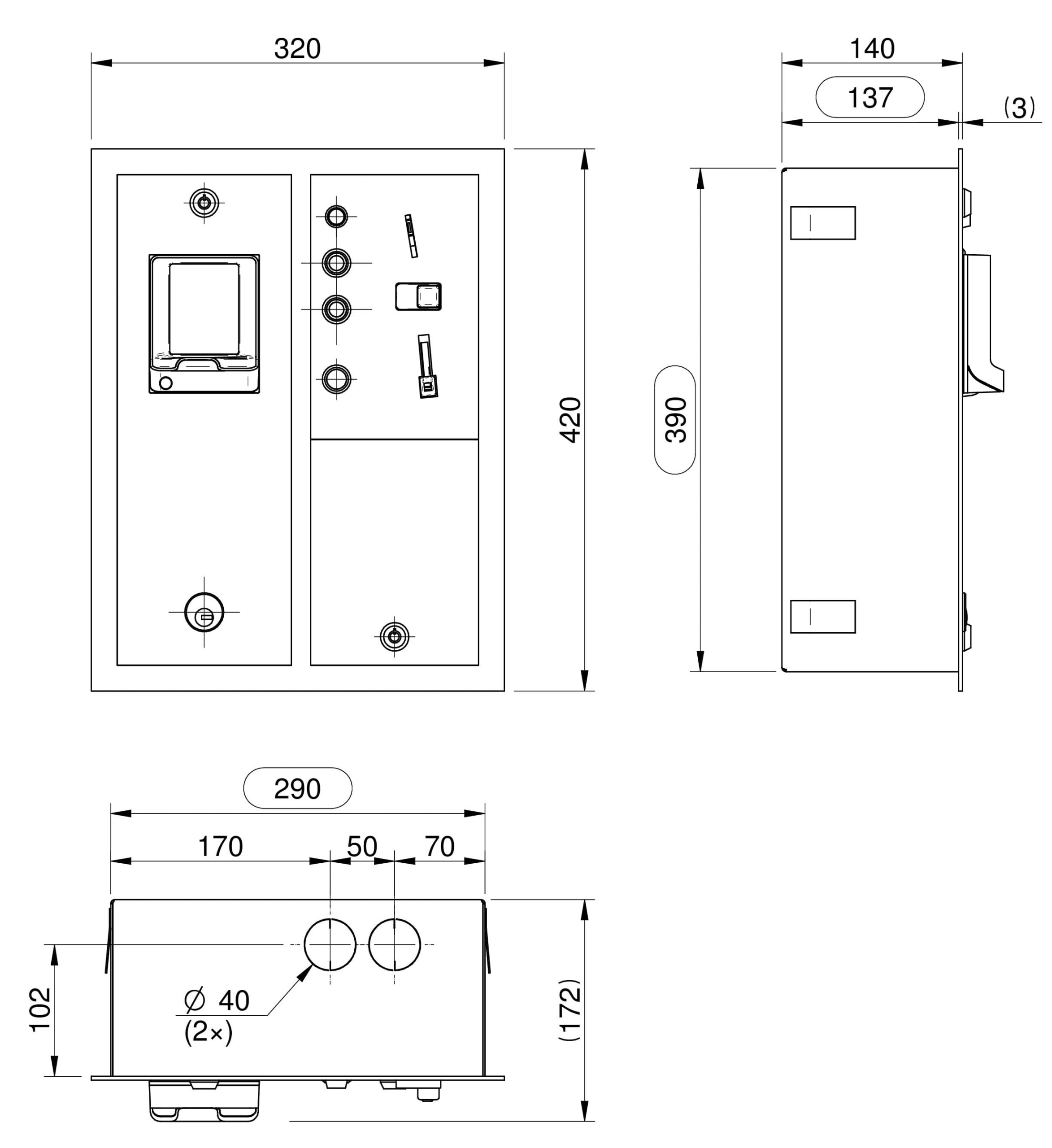

  1. Připravena nika pro zabudování - 300 × 400 × 140(+20/-0) mm.
    HUSÍ KRK(-Y) vnější průměr MAX. Ø 40 mm – pozice dle výkresu.
  2. napájecí kabel 12 V, 50 Hz ze zdroje (ZAC 1/50).
    Libovolná dvoulinka o průřezu vodiče 0,5 - 1 mm2 (např. CYSY 2 x 0,75).
  3. pouze v režimu „blokace dveří“ – 2× připojení dveřního kontaktu.
    2× libovolná dvoulinka o průřezu vodiče 0,35 - 1 mm2 (např. 2× V03VH-H 2 x 0,35 rč CYH).
  4. 2× kabel mezi automatem a dveřním zámkem (případně i magnetickým spínačem).
    2× libovolná dvoulinka o průřezu vodiče 0,35 - 1 mm2 (např. 2× V03VH-H 2 x 0,35 bč CYH).
  5. 2× elektrický dveřní zámek s připojením na 12 V (pro jiné napětí si zdroj zajistí zákazník)
  6. platební terminál. Zákazník předá firmě AZP Brno, která provede instalaci.
  7. připojení k internetu dle místních podmínek (vedeno husím krkem s napájením, nebo extra):
    • standardní připojení – kabelový internet:
      Zákazník zajistí připojení UTP kabelem, koncovka RJ45. (min. Ø 30 husího krku)
    • alternativní připojení – Wi-Fi:
      Připojení k stabilní a dostupné Wi-Fi síti zákazníka. Kvalitu a pokrytí sítě zabezpečuje zákazník.
      Wi-Fi Dongle s externí anténou zajistí AZP Brno.
      Zákazník poskytne přihlašovací údaje Wi-Fi sítě pro přihlášení Wi-Fi Dongle.
      Připraveno vyvedení kabelu externí antény – vodicí provázek v husím krku. Umístění antény v dosahu 6 m kabelu od zařízení. Anténa samolepicí.
    • alternativní připojení – LTE:
      Data Router s externí anténou dodá AZP Brno.
      Zákazník zajistí datovou SIM kartu s deaktivovaným PINem.
      Velikost SIM karty – standard SIM, nebo menší + adaptér.
      Připraveno vyvedení kabelu externí antény – vodicí provázek v husím krku. Umístění antény v dosahu 6 m kabelu od zařízení. Anténa samolepicí.

PAD 2.0

PAD 2.0 INV
