BSZA 01

bezpečnostní sprchový žetonový automat - vestavěný

BSZA 01 bezpečnostní sprchový žetonový automat - vestavěný

BSZA 01 je sprchový žetonový automat určený k zabudování do stěny. Automat je svou robustní konstrukcí určený k placenému odběru vody v prostorách se zvýšeným nebezpečím úmyslného poškození (veřejné sprchy, věznice, ...). Tělo automatu je z čelní strany tvořeno celistvým nerezovým plechem tl. 3 mm. Součástí čelního panelu je antivandalový nerezový kryt termostatického ventilu. Přístup k vybírání vhozených žetonů je ze zadní strany (musí být tedy přístup z druhé strany stěny).

Popis funkce:

Po vhození žetonu je uživateli přiřazena nastavená doba tečení vody. S touto dobou si může libovolně hospodařit pomocí ovládacího tlačítka (po zmáčknutí začne voda téct, po dalším zmáčknutí přestane téct - tento cyklus lze opakovat libovolněkrát). Pokud uživateli zbývá poslední minuta tečení vody, začne automat přerušovat tečení vody, čímž je uživatel upozorněn na blížící se konec.

Typová provedení
BSZA 01.1 - sprchový žetonový automat na jednu vodu
BSZA 01.TV - sprchový žetonový automat na dvě vody s termostatickým ventilem
b
Základní technické údaje
rozměr čelního panelu:250 x 500 mm
síla stěny pro zabudování automatu:min. 100 mm
použitý žeton:ZT 1
napájecí napětí:12 V, 50 Hz
příkon:max. 6 VA
tlak vody :0,1 - 1 MPa
nastavitelná doba tečení vody:10 s - 42,5 min po 10 s
celková doba provozu:2 x nastavená doba tečení vody
b
Požadavky na stavební připravenost
  1. Připravena nika pro instalaci automatu
  2. Připraven napájecí kabel pro přívod napětí - 12V, 50 Hz ze zdroje ZAC
  3. Připraven přívod vody
b
Kompletní dodávka
  • nerezový kryt s termostat.ventilem (BSZA 01.TV)
  • žetonový snímač
  • řídící elektronika s indikací
  • rohový ventil (BSZA 01.TV - 2x, BSZA 01.1 - 1x)
  • elektromagnetický ventil
  • krabice na žetony
  • drobný montážní materiál
b

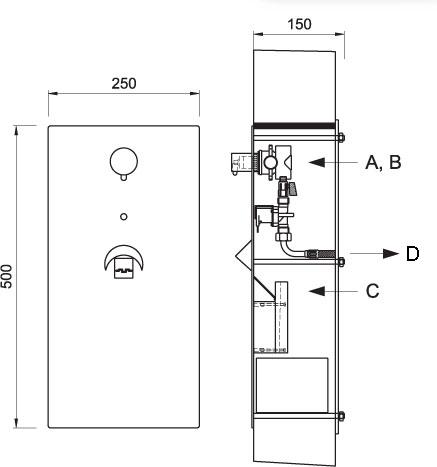

Schéma

Schéma - BSZA 01 bezpečnostní sprchový žetonový automat - vestavěný
b
A -přívod teplé vody
B -přívod studené vody
C -napájení 12 V, 50 Hz
D -výstup vody do sprchy
b
b
Název zbožíCena bez DPH
BSZA 01.1 -
bezpečnostní sprchový žetonový automat - vestavěný pro 1 vodu
10 860 Kč
BSZA 01.TV -
bezpečnostní sprchový žetonový automat - vestavěný s TV
12 850 Kč
b
Zde si můžete stáhnout k výrobku
pdfBSZA 01 katalogový list - ( 79 kB )
pdfBSZA 01 montážní návod - ( 50 kB )
